Программный комплекс: «Автоматизированное рабочее место диспетчера аварийно-диспетчерской службы в городском управлении по газоснабжению и газификации». Сокращенно: «АРМ диспетчера АДС»

Назначение:

Программа предназначена для учета газораспределительных сетей города. Позволяет создавать модели действующей сети газопроводов населённого пункта, моделировать различные ситуации, возникающие при её эксплуатации, что значительно снижает риски при принятии решений и повышает степень безопасности эксплуатации сетей. В нем предусмотрены инструменты ввода и редактирования как самой модели газопроводов, коммуникаций и информации о них, так и масштабного или условно-масштабного плана местности (геоинформационная-компонента). Интегрируется с иными программными комплексами в предприятии. Программа предназначена для использования в коммунальных службах городов по газоснабжению и газификации.

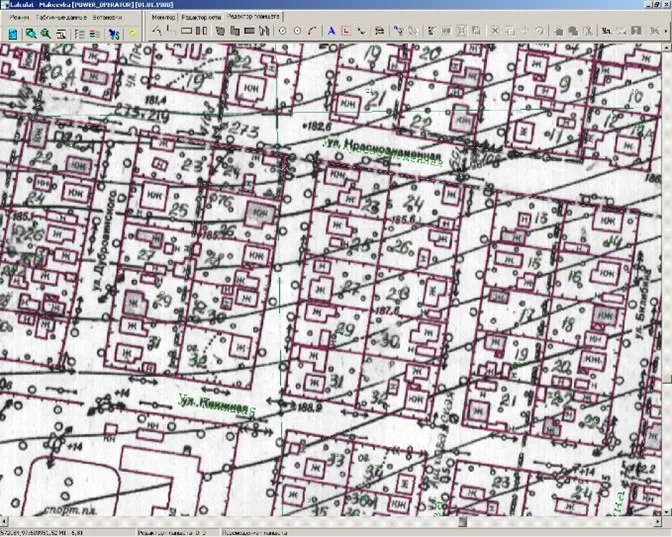

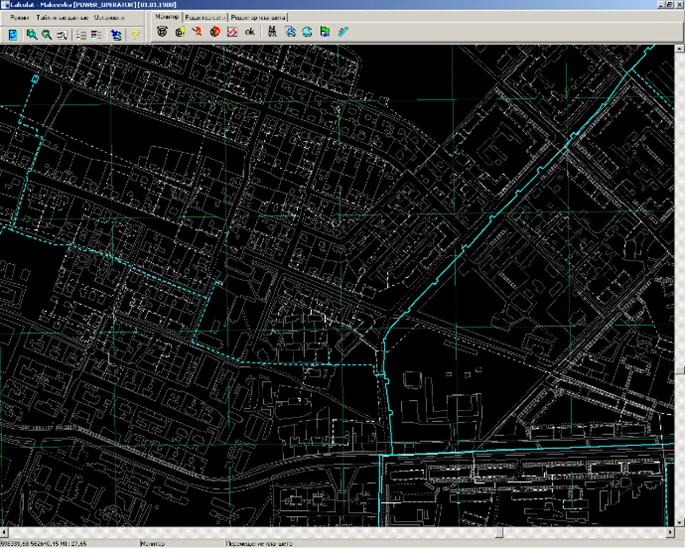

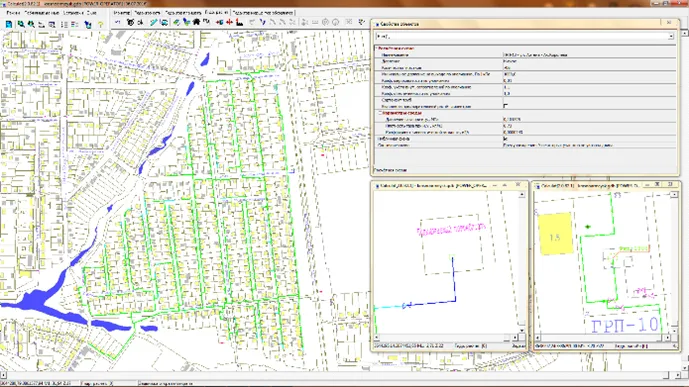

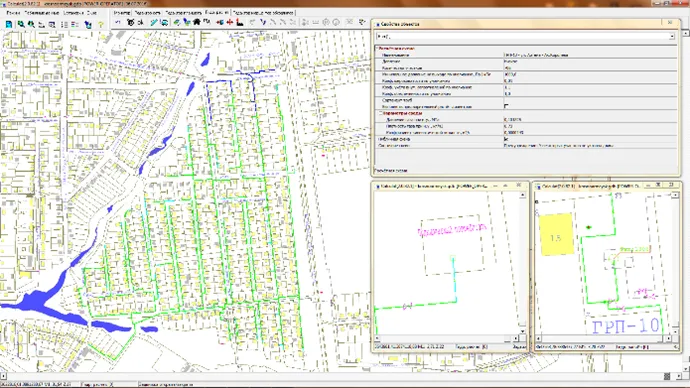

Скриншоты:

Функциональные характеристики

Функционал Используемый модуль
1 Геоинформационная составляющая комплекса для привязки к ней модели сетей газопроводов.
Позволяет:
  • выполнять нанесение картографической информации (строения, очертания улиц, кварталов, домов и т.д.) в векторном формате;
  • внесение наименований улиц, нумераций домов, наименование объектов для формирования адресного поиска);
  • использовать растровые подложки сканированные пользователем для создания векторных карт;
  • использовать карты, размещенные на ресурсах интернета, такие как Яндекс карты, Яндекс спутник и прочие;
  • выполнять привязку создаваемых карт схем к системе GPS;
Имеются инструменты корректировки искажений растра возникающих при сканировании, а также внесенных, с не корректных первоисточников, векторных карт. Реализован редактор стилей линий планшета. 		Редактор планшета. Утилита Calcadm.
2 Создание модели. Редактор сетей газопроводов.
Позволят выполнять нанесение в векторном формате изображения газопроводов и коммуникаций на них с учетом их функционального назначения. При внесении графической информации, автоматически создаются логические связи между вносимыми объектами, в результате чего формируется модель газораспределительной системы. Реализован редактор создания различных значков с определяемыми свойствами, для использования их при создании модели сетей ГП. Редактор цветовых схем – позволяет строить свои цветовые схемы отображения объектов модели в зависимости от моделируемых ситуаций, полученных в результате обследования или в зависимости от других условий. Например: Создать схему выделения газопроводов с конкретным диаметром. Схему отображения газопроводов с конкретным типом армирования. Схему отображения газопровода с не присвоенным инв. номером, что позволит эффективно заполнить недостающие данные на модели сетей. 		Редактор сети.
3 Гидравлический расчет. Проектный и Экспертный.
  • Экспертный: расчёт перепадов давления по указанным диаметрам;
  • Проектный: расчёт диаметров по указанным перепадам давления.
Позволяет:
  • производить расчет с привязкой к реальной местности;
  • оценить технические возможности газораспределительной системы в конкретном месте при выдаче технических условий газификации;
  • выявлять проблемные места в уже имеющихся условиях.
 Гидравлический расчет
4 Моделирование коммутационных процессов на сетях газопроводов.
  • закрытие-открытие запорных устройств;
  • моделирование аварийных ситуаций с вычислением активных запорных устройств, для локализации аварийного участка;
Позволяет:
  • более конкретно выдавать указания аварийной бригаде по локализации аварийной ситуации и устранению неисправностей на ГП;
  • выдавать рапорт о количестве объектов, потребителей, оборудования попавшего под отключение в результате аварии;
  • вести учет аварийных ситуаций
Мониторный режим
5 Комплексное приборное обследование (КПО).
Позволяет:
  • вести учет проводимых работ связанных с КПО;
  • формировать рабочий лист маршрута КПО;
  • вносить результаты обследования в электронную форму рабочего листа;
  • формировать график проведения КПО – месячный, годовой, общий;
  • формировать акт шурфового обследования;
  • на основании введенных данных формировать акт технического состоянии газопроводов;
  • выделят на карте-схеме газопроводов места с выполненными, просроченными и наступающими сроками выполнения КПО, что позволяет оптимизировать планируемые работы, связанные с КПО.
 Мониторный режим. Табличные данные.
6 Отображение на карте схеме повреждений изоляции и утечек.
Позволяет:
  • отображать на карте схеме места повреждений изоляции и утечек;
  • контролировать их устранение (устраненные и не устраненные выделяются соответствующим цветом).
 Мониторный режим
7 Контроль персонала работающего вне территории хозяйства (Мониторинг обходчиков).
Позволяет создавать схемы передвижения обходчиков для проверки состояния газопроводов и контролировать их прохождение. В данном случае необходимо использование персональных трекеров, подключенных к системе передачи данных GSM. Маршрут и путь движение отображается на карте схеме, оператор в любой момент времени может определить место нахождения обходчика. Созданы соответствующие формы отчетов о выполнении данных работ. 		Редактор маршрутов обходчиков. Мониторный режим.
8 Инвентаризация объектов газораспределительной системы.
  • присвоение информации об инвентаризации к отрезкам модели позволяет корректно учесть протяженности, диаметры газопроводов и привязать их к реальному месту расположения.
    		•  Табличные данные. Редактор сети. Мониторный режим.
    9 Учет договоров с потребителями на обслуживание газопроводов. Тип договора, начало и окончание действия. Табличные данные. Редактор сети. Мониторный режим.
    10 Объединение всех подразделений. Возможность консолидировать все данные полученные от разнесенных подразделений в головной организации.
    Позволяет:
  • получить доступ к модели газопроводов и информации любого подконтрольного подразделения;
    • Информации о:
    • техническом состоянии газопроводов и коммуникаций на них (аварийное, неисправное, отключенное);
    • подключенных потребителях, приборах потребителя, оборудовании, технических характеристиках оборудования;
    • проведении КПО и прочей информации с этим связанной;
    Формировать консолидированные отчеты по всей информации фиксируемой программным комплексом, установленным в удаленных подразделениях. Например:
    • контролировать выполнение графика проведения работ по КПО, путем получения отчета о невыполненных работах в срок;
    • контролировать устранение повреждений выявленных при проверке ГП;
    • получать доступ к электронной форме документа по проводимым мероприятиям на сетях;
    • получить отчет о техническом состоянии ГП как отдельного подразделения, так и общий по всем подконтрольным подразделениям, при необходимости, используя критерии отбора информации;
    • и т.д.
    Любую форму отчета можно получить у разработчика в рамках абонентского обслуживания.
    11 Использование данных оборудования телеметрии, установленного на ГРП.
    Позволят:
    • устанавливать критерии анализа информации телеметрии;
    • получать и анализировать по заданным критериям информацию телеметрии;
    • выводить на экран монитора или видео панель результаты;
    • выбирать контролируемые параметры (давление, температура, положение дверей и т.д.);
    • сигнализировать о выходе контролируемых параметров за рамки установленных критериев;
    • фиксировать санкционированное и несанкционированное проникновение в помещение ГРП.
    		 Мониторный режим
    12 Использование данных телеметрии для Гидравлического расчета.
    Полученные данные телеметрии о давлении можно передавать точкам питания в расчетные схемы гидравлического расчета. Таким образом отображать реальную ситуацию о технических возможностях построенных сетей газопроводов.
    13 Возможность использования данных из абонента.
    Позволяет:
    • получать информацию о установленных приборах потребления (дополнительно);
    • передавать информацию о реальных расходах в расчетные схемы, точкам локального расхода Гидравлического расчета для определения реальных нагрузок на участки ГП.
    		 Мониторный режим
    14 Менеджер отчетов.
    В комплексе реализован базовый перечень форм отчетов.
    • Акт проверки тех состояния газопровода.
    • Акт шурфового обследования.
    • Годовой график проведения КПО.
    • Годовой график проведения КПО общий (по всем подразделениям).
    • График проведения КПО.
    • Инвентаризация.
    • Инвентаризация общий (по всем подразделениям).
    • Группа отчетов по контролю обходчиков.
    • Рапорт об аварийных объектах.
    • Рапорт об аварийных объектах (с картой).
    • Рапорт об аварийных объектах с данными из абонента.
    • Группа отчетов по статистике и контролю внесения данных.
    Любую форму отчета можно разработать при помощи разработчика в рамках абонентского обслуживания.
    15 Основное требование для нормальной работы комплекса.
    В зависимости от сложившихся технических возможностей:
    • систематическое обновление баз данных от подразделений, желательно 2 раза в месяц.
    • настроить автоматическую синхронизацию данных с удаленными подразделениями в неактивное операционное время.

    Информация для установки и эксплуатации предлагаемого программного обеспечения

    Из содержимого архива
    Распологаем папку "G_Calc" на диске D:\
    из папки "G_Calc":
    1. Устанавливаем (если не установлен) Firebird 2.5.9, соглашаемся с установками по умолчанию;
    2. Запускаем Inst.cmd (заводим пользователя);
    3. Запускаем программу, ярлык "АРМ";
    4. В выведенном окне указана база по умолчанию, кликаем "ОК";
    5. Выбираем "Исходное состояние", кликаем "ОК".

    Руководство пользователя можно скачать по ссылке.

    Стоимость ПО:

    Стоимость программного комплекса определяется в зависимости от количества обслуживаемых коммуникаций и протяженности распределительных сетей в организации. Средний расчет 8000 рублей за 100 километров газопроводов. Количество рабочих мест определяется количеством территориальных подразделений заказчика в среднем по 10 на одно подразделение.

    Пример расчёта стоимости

    Наименование коммуникаций Количество Стоимость (руб.) Общая стоимость (руб.)
    Газопроводы 6000 км 100,00 600000,00
    ГРП 30 шт 8 000,00 240000,00
    ШРП 100 шт 5 000,00 500000,00
    Территориальные подразделения 10 (по 10 раб.мест) 100 000,00 (10 000,00 одно раб.место) 1000000,00
    ИТОГО 2 340 000,00

    Гарантийное сопровождение на период внедрения 1 год, входит в стоимость. Указанная в таблице стоимость является ориентировочной и уточняется индивидуально.
